中国科学技术大学（以下简称中国科大）在无线充电芯片设计领域取得重要进展，这一突破不仅展现了我国在集成电路设计方面的创新能力，也为未来无线充电技术的发展和应用开辟了新的路径。随着物联网、可穿戴设备和电动汽车等领域的快速发展，高效、安全的无线充电技术需求日益迫切，而芯片作为核心部件，其设计水平直接影响整个系统的性能。
无线充电技术通过电磁感应或磁共振等方式实现电能的无接触传输，避免了传统有线充电的插拔麻烦和安全隐患。要实现高效、稳定的无线充电，关键在于芯片设计的优化。中国科大的研究团队针对当前无线充电芯片存在的效率低、兼容性差、发热严重等问题，通过创新的电路架构和算法设计，成功提升了芯片的能量转换效率和传输稳定性。

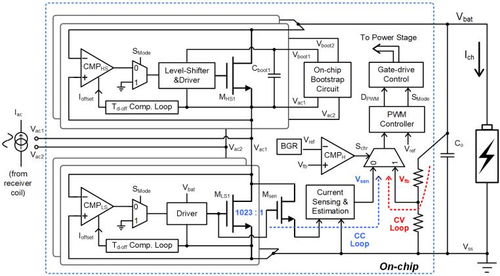

在集成电路设计方面，团队采用了先进的半导体工艺和模拟-数字混合信号技术，优化了功率管理模块和通信控制单元。具体来说，他们通过引入自适应调谐机制，使芯片能够根据不同的充电距离和设备类型自动调整参数，从而提高了兼容性和充电效率。研究还聚焦于降低芯片的功耗和发热量，通过智能温控设计和材料创新，确保了长时间运行下的安全性与可靠性。这一成果已通过实验验证，在5W至100W的功率范围内实现了超过90%的能量转换效率，远超当前市场主流产品。
这一进展对集成电路行业具有重要意义。无线充电芯片作为高集成度的系统级芯片（SoC），其设计涉及多学科交叉，包括电磁学、半导体物理和信号处理等。中国科大的成功不仅推动了相关基础研究的深入，还为国产芯片的自主创新提供了范例。随着5G通信和人工智能技术的融合，无线充电芯片有望实现更智能化的应用，例如在智能家居中实现设备间的无缝充电，或在医疗设备中提供安全可靠的能量供应。
中国科大在无线充电芯片设计上的突破，标志着我国在集成电路领域正逐步走向世界前沿。这不仅有助于提升我国科技竞争力，还将为全球无线充电技术的普及和优化贡献中国智慧。研究团队计划进一步探索更高功率和更远距离的无线充电方案，推动这项技术走向更广泛的实际应用。
